서론: 현대 제조에서 커넥터 조립의 역할
커넥터는 전기 및 전자 시스템에서 중요한 부품으로, 장치, 회로, 배선 하네스 간의 중요한 연결 고리 역할을 합니다. 자동차, 가전, 통신, 산업 자동화 등 산업에서는 커넥터가 신호 무결성, 기계적 내구성, 안전성에 대한 정확한 기준을 충족해야 합니다. 커넥터의 수작업 조립은 노동 집약적이고 일관성이 없으며 특히 대량이거나 복잡한 제품을 다룰 때 인적 오류가 발생할 수 있습니다.
자동 연결 조립 라인은 이러한 문제에 대한 혁신적인 해결책을 제공합니다. 여러 자동화된 프로세스를 하나의 생산 워크플로우에 통합함으로써 제조업체는 더 높은 효율성, 일관된 품질, 확장 가능한 산출을 달성할 수 있습니다. 이러한 시스템은 수작업 작업을 최소화하고, 조립 오류를 줄이며, 커넥터와 단자의 정확한 배치를 보장합니다.
자동화의 중요성은 현대 제품의 복잡성 증가와 함께 커졌습니다. 커넥터가 점점 작아지고 복잡해지며 더 엄격한 허용 오차를 요구함에 따라, 자동 커넥터 조립 라인은 생산이 효율성과 품질 요구사항을 모두 충족하도록 보장합니다. 이 글에서는 이러한 조립 라인이 무엇인지, 어떻게 작동하는지, 그리고 효율성을 높이고자 하는 제조업체들에게 제공하는 이점에 대해 탐구합니다.

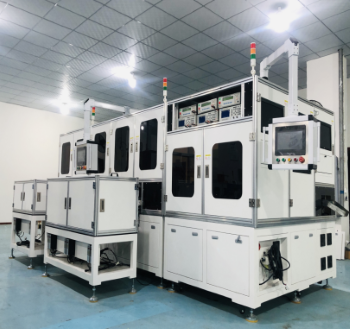

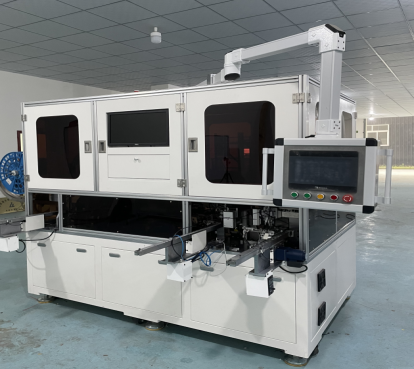

자동 커넥터 조립 라인이란 무엇인가요?
자동 커넥터 조립 라인은 전기 커넥터를 효율적이고 일관되게 조립하기 위해 설계된 생산 시스템입니다. 와이어 공급, 단자 압착, 커넥터 삽입, 테스트, 검사 등 조립의 여러 단계를 연속적인 워크플로우로 통합합니다. 각 프로세스는 중앙 제어 시스템을 통해 자동화되고 동기화되어 높은 정밀도와 반복성을 보장합니다.
수동 조립은 인간의 기술에 크게 의존하고 피로와 변동성에 제한되는 반면, 자동 시스템은 최소한의 오류로 일관된 결과를 제공합니다. 이는 특히 고밀도 커넥터와 정밀한 정렬 및 안전한 잠금 메커니즘이 필요한 응용 분야에서 매우 중요합니다.
현대 자동 커넥터 조립 라인에는 다양한 커넥터 유형, 와이어 게이지, 생산 볼륨을 처리할 수 있는 프로그래머블 모듈이 종종 포함되어 있습니다. 일부 시스템은 시각 검사와 실시간 모니터링을 통합하여 각 조립체가 미리 정해진 품질 기준을 충족하는지 확인합니다. 복잡한 조립 공정을 표준화함으로써 제조업체는 일관된 품질을 유지하고 생산을 효율적으로 확장하며 인건비를 절감할 수 있게 합니다.
자동 커넥터 조립 라인은 어떻게 작동하나요?
자동 커넥터 조립 라인은 원자재를 완전 조립된 커넥터로 변환하는 일련의 조율된 공정을 통해 작동합니다. 작업 흐름은 정밀 케이블 가공 장비를 사용하여 절단 및 스트립 처리를 포함한 와이어 준비부터 시작합니다. 전선은 자동 압착 또는 납땜 스테이션으로 입력되며, 단자가 신뢰성 있고 일관되게 부착됩니다.
단자 부착 후 전선은 커넥터에 삽입됩니다. 자동 위치 측정 시스템과 센서는 올바른 정렬과 잠금을 보장합니다. 조립이 완료되면 커넥터는 품질 검사를 거치며, 여기에는 연속성과 저항에 대한 전기 테스트, 그리고 비전 시스템을 이용한 시각적 검증이 포함될 수 있습니다.
중앙집중식 소프트웨어는 전체 프로세스를 관리하며, 각 단계를 오류 모니터링하고 작업을 동기화하며 실시간 보고서를 생성합니다. 이는 효율성을 높일 뿐만 아니라 신속한 문제 해결과 프로세스 최적화를 가능하게 합니다. 일부 첨단 시스템은 모듈러 설계를 포함하여, 새로운 커넥터 유형이나 생산 수요 증가에 맞게 조립 라인을 확장하거나 재구성할 수 있습니다.
전체 워크플로우는 수동 개입을 최소화하고 병목 현상을 줄이며, 일관된 출력 품질을 보장하는 데 중점을 둡니다. 이러한 단계를 통합함으로써 제조업체는 더 높은 처리량, 낮은 오류율, 그리고 더 신뢰할 수 있는 제품 성능을 달성할 수 있습니다.
자동 커넥터 조립 라인의 주요 구성 요소
자동 커넥터 조립 라인은 효율성과 품질을 최적화하기 위해 함께 작동하는 여러 핵심 부품으로 구성됩니다:
와이어 처리 장치
와이어 가공 장치는 절단, 스트립, 피드 와이어 공급 등의 작업을 수행합니다. 이 단계에서 단자 부착과 커넥터 조립을 위해 정밀도와 일관성이 매우 중요합니다. 고급 장치는 여러 종류의 전선과 길이를 동시에 처리할 수 있어 처리량을 증가시킵니다.
압착 및 납땜 스테이션
압착 및 납땜 스테이션은 단자를 전선에 고정합니다. 이 시스템들은 내구성 있고 신뢰할 수 있는 연결을 만들기 위해 제어된 힘이나 열을 사용합니다. 자동화된 스테이션은 품질 일관성을 유지하기 위해 주요 매개변수를 모니터링하여 결함 발생 가능성을 줄입니다.
커넥터 삽입 모듈
커넥터 삽입 모듈은 와이어를 커넥터 하우징에 정밀하게 위치시킵니다. 센서와 로봇 메커니즘이 올바른 정렬과 안전한 잠금을 보장합니다. 이 단계는 고밀도 커넥터에서 매우 중요하며, 사소한 정렬 불균형도 기능 실패로 이어질 수 있습니다.
검사 및 시험 시스템
테스트 모듈은 전기 성능과 기계적 무결성을 검증합니다. 시력 검사 시스템은 시각적 결함을 감지하고, 전기 검사는 적절한 연속성, 저항, 연결성을 보장합니다. 이 시스템들은 고품질 출력을 유지하며 결함 있는 조립품이 고객에게 전달되는 것을 방지합니다.
제어 및 데이터 관리
중앙집중식 제어 시스템은 모든 스테이션을 모니터링하고, 운영을 동기화하며, 프로세스 최적화를 위한 데이터를 수집합니다. 산업 데이터 관리 시스템은 성능을 추적하고, 병목 현상을 감지하며, 예측 유지보수를 가능하게 하여 효율성을 더욱 향상시킵니다.
자동 커넥터 조립 라인이 효율성을 높이는 방법
자동 커넥터 조립 라인의 효율성 향상은 상당합니다. 반복적이고 고정밀 작업을 자동화함으로써 제조업체는 수작업 방식보다 더 짧은 시간에 더 많은 수의 커넥터를 생산할 수 있습니다. 이로 인해 생산 사이클이 줄어들고, 오류를 최소화하며, 전체 처리량이 증가합니다.
자동화는 또한 품질을 표준화하여 인간의 변동성에서 자주 발생하는 불일치를 제거합니다. 이로 인해 결함 제품이 줄고, 재작업이 줄며, 재료 낭비도 줄어듭니다. 더 나아가, 현대 시스템은 실시간 모니터링을 제공하여 제조업체가 생산 문제에 대해 프로세스를 지속적으로 최적화하고 신속하게 대응할 수 있게 합니다.
또한 모듈러이자 유연한 설계는 제조업체가 광범위한 다운타임이나 비용 부담 없는 운영 확장을 가능하게 합니다. 데이터 관리 및 품질 검사 도구를 통합함으로써 자동 커넥터 조립 라인은 속도와 신뢰성을 모두 제공하여 대량 생산 및 고정밀 생산 환경에 중요한 투자가 됩니다.
자동 커넥터 조립 라인의 응용
자동 커넥터 조립 라인은 정밀한 전기 연결이 중요한 산업에서 널리 사용됩니다. 주요 적용 분야는 다음과 같습니다:
· 자동차: 조명, 인포테인먼트, 안전 시스템용 와이어 하네스 커넥터 생산.
· 소비자 전자제품: 노트북, 스마트폰, 게임 콘솔과 같은 기기를 위한 고밀도 커넥터입니다.
· 산업 자동화: 로봇, 제어 시스템 및 기계용 커넥터입니다.
· 통신: 네트워킹 장비 및 통신 인프라를 위한 신뢰할 수 있는 커넥터입니다.
자동화 조립 라인의 다재다능함과 정밀도는 대량 생산과 특수 응용 모두에 적합하며, 산업 전반에 걸쳐 일관된 성능을 제공합니다.
Mijoint의 자동 커넥터 조립 솔루션
Mijoint는 고성능 자동 커넥터 조립 라인을 전문으로 하는 선도적인 자동화 솔루션 제공업체입니다. 첨단 와이어 가공, 단자 부착, 커넥터 삽입 및 검사 기술을 통합함으로써 Mijoint는 제조업체가 더 높은 효율성, 일관된 품질, 확장 가능한 생산 달성을 지원합니다.
주요 장비
1. D325 자동 클립 삽입기 – 클립을 커넥터에 삽입하는 것을 자동화하여 높은 반복성을 보장하고 대량 생산 환경에서 수동 오류를 줄입니다.
2. SAS 자동 라인 – 최대 처리량과 신뢰성을 위해 와이어 공급, 단자 압착, 커넥터 삽입, 자동 검사를 결합한 완전 통합 조립 라인 솔루션.
3. J271 자동 커넥터 조립 시스템 – 중고밀도 커넥터의 정밀 조립을 위해 설계되었으며, 일관된 정렬, 안전한 잠금, 확장 가능한 생산을 제공합니다.
4. B901 커넥터 조립 라인 – 결함을 최소화하기 위해 자동 배선 공급, 압착, 실시간 품질 검증을 통해 와이어-투-보드 커넥터 생산을 간소화합니다.
5. G20 마이크로 스위치 자동 회선 – 마이크로 스위치 커넥터에 특화되어 있어 자동화된 조립, 검사, 테스트를 통합하여 엄격한 공차와 고정밀 요구사항을 충족합니다.
광범위한 연구개발 역량과 유연한 모듈식 시스템을 바탕으로 Mijoint는 특정 생산 요구에 맞춘 맞춤형 조립 솔루션을 제공합니다. 이 시스템들은 제조사가 자동차, 가전, 산업 자동화, 통신 산업 전반에서 처리량을 높이고 인건비를 줄이며 커넥터 품질을 일관되게 유지하는 데 도움을 줍니다.
결론
자동 커넥터 조립 라인은 더 높은 효율성, 일관된 품질, 확장 가능한 생산을 추구하는 제조업체들에게 필수적인 솔루션입니다. 자동화된 프로세스와 최신 모니터링 시스템을 통합함으로써 다양한 산업에서 신뢰할 수 있고 비용 효율적인 커넥터 조립을 보장합니다.
자동 커넥터 조립 라인에 관한 FAQ
Q1: 자동 커넥터 조립 라인은 무엇에 사용되나요?
자동 커넥터 조립 라인은 와이어 준비, 단자 부착, 커넥터 삽입, 품질 테스트를 포함한 효율적인 조립을 위해 사용됩니다.
Q2: 자동 커넥터 조립 라인이 수동 조립에 비해 어떻게 효율성을 높인가?
반복적인 작업을 자동화하고, 생산 단계를 동기화하며, 실시간 모니터링을 제공함으로써 자동 커넥터 조립 라인은 처리량을 높이고 오류를 줄입니다.
Q3: 자동 커넥터 조립 라인의 혜택을 가장 많이 받는 산업은 어디인가요?
자동차, 가전, 산업 자동화, 통신 등 산업은 자동화 커넥터 조립의 혜택을 받아 더 높은 효율성과 일관된 품질을 제공합니다.
Q4: 자동 커넥터 조립 라인을 다양한 커넥터에 맞게 맞춤화할 수 있나요?
네, 현대 시스템은 모듈화되고 유연하여 다양한 커넥터 유형, 와이어 크기, 생산 대량을 다룰 수 있도록 맞춤화가 가능합니다.
Q5: 자동 커넥터 조립 라인을 최적화하는 일반적인 방법은 무엇인가요?
최적화는 자동화된 모니터링 시스템 통합, 워크플로우 표준화, 장비 정기적 유지보수, 그리고 높은 효율성과 품질을 보장하기 위해 운영자 교육을 포함합니다.
